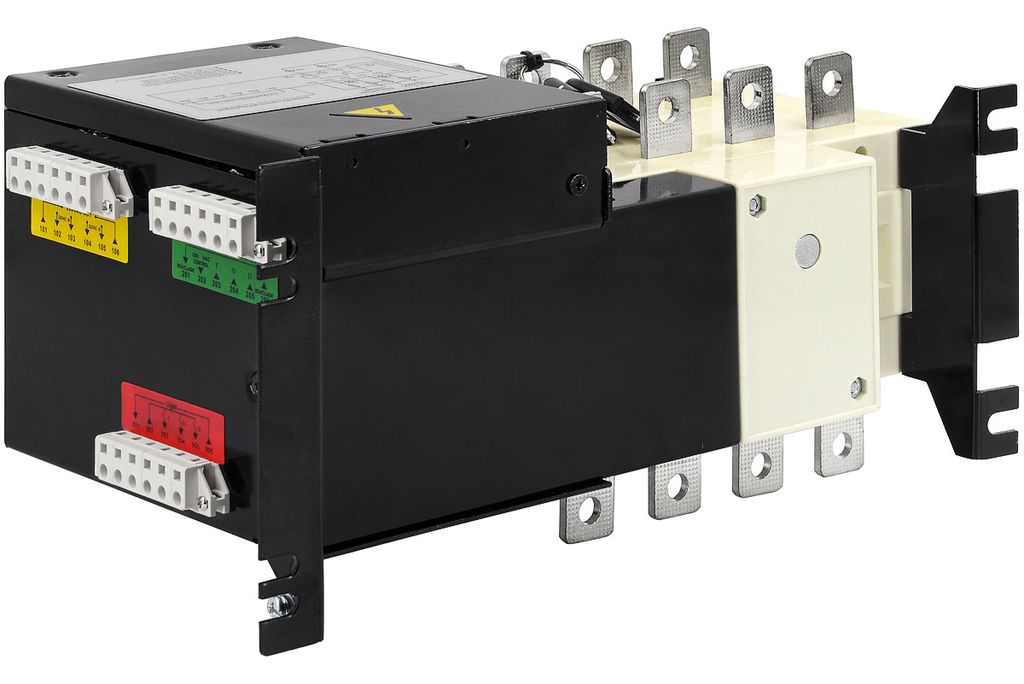

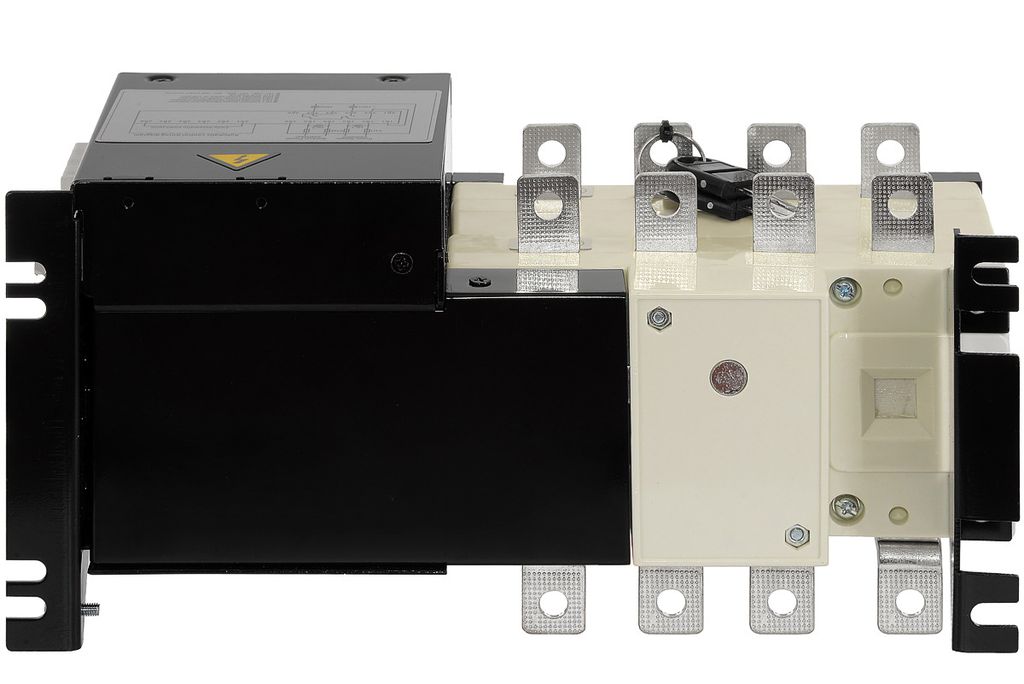

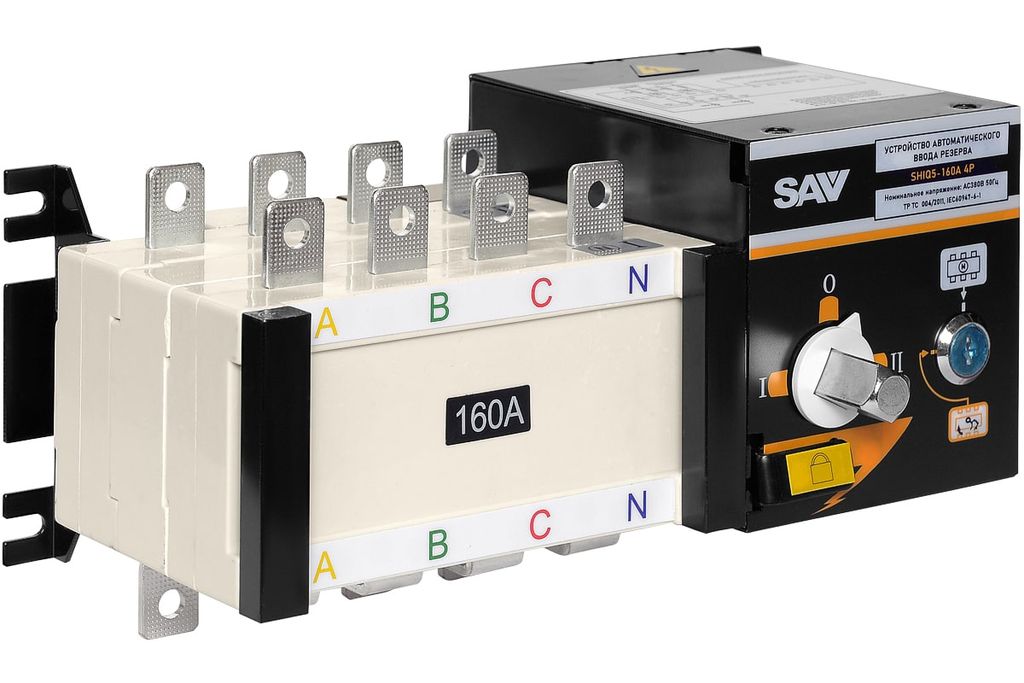

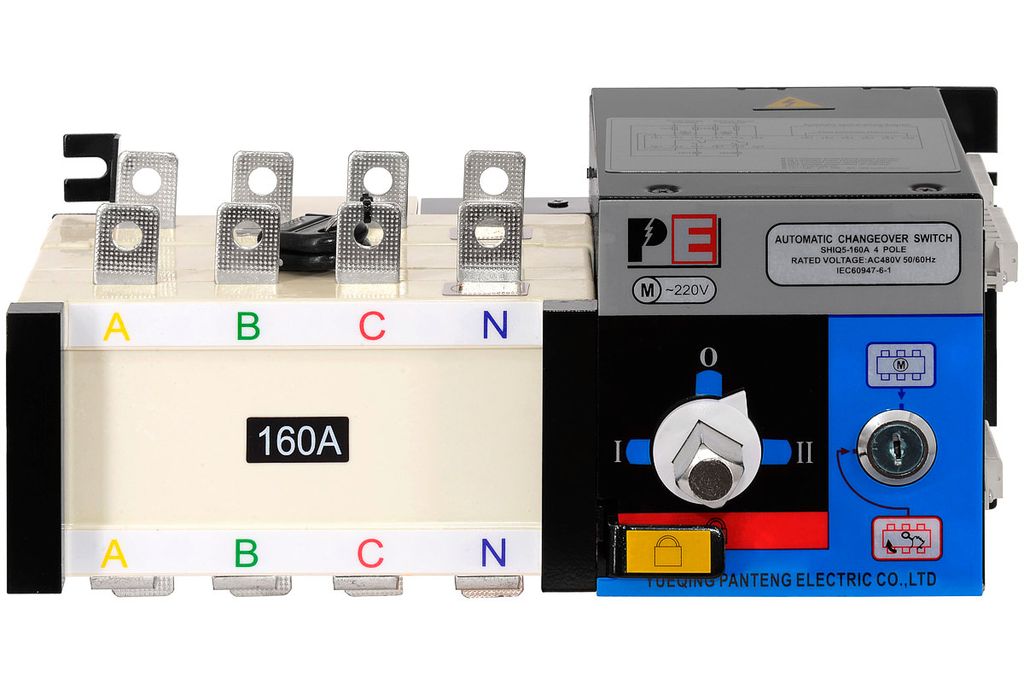

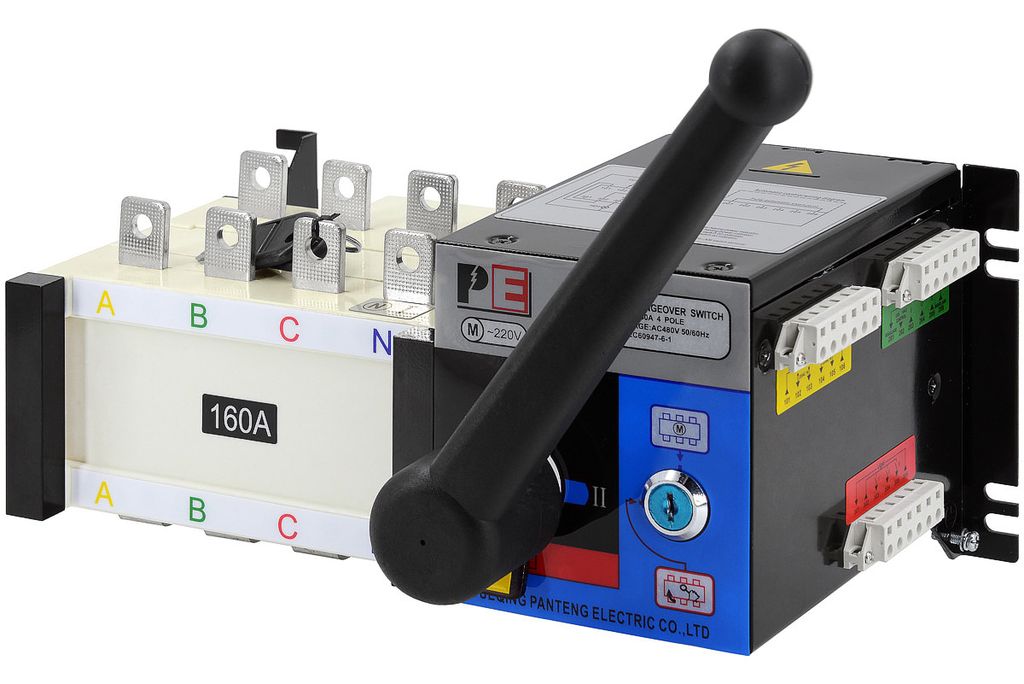

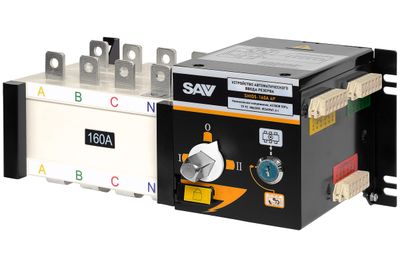

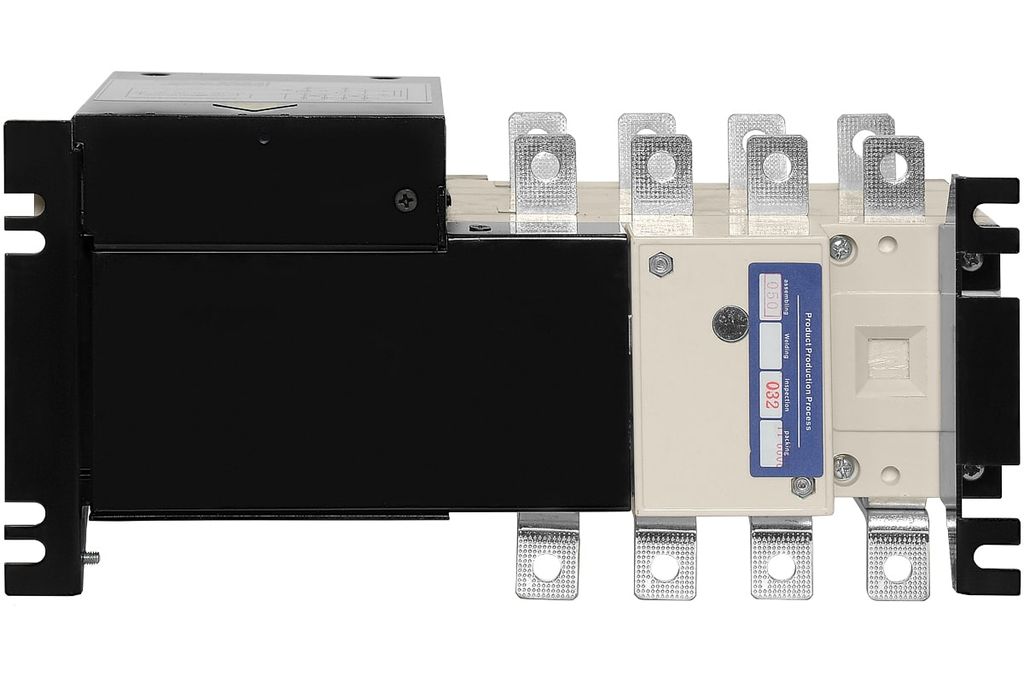

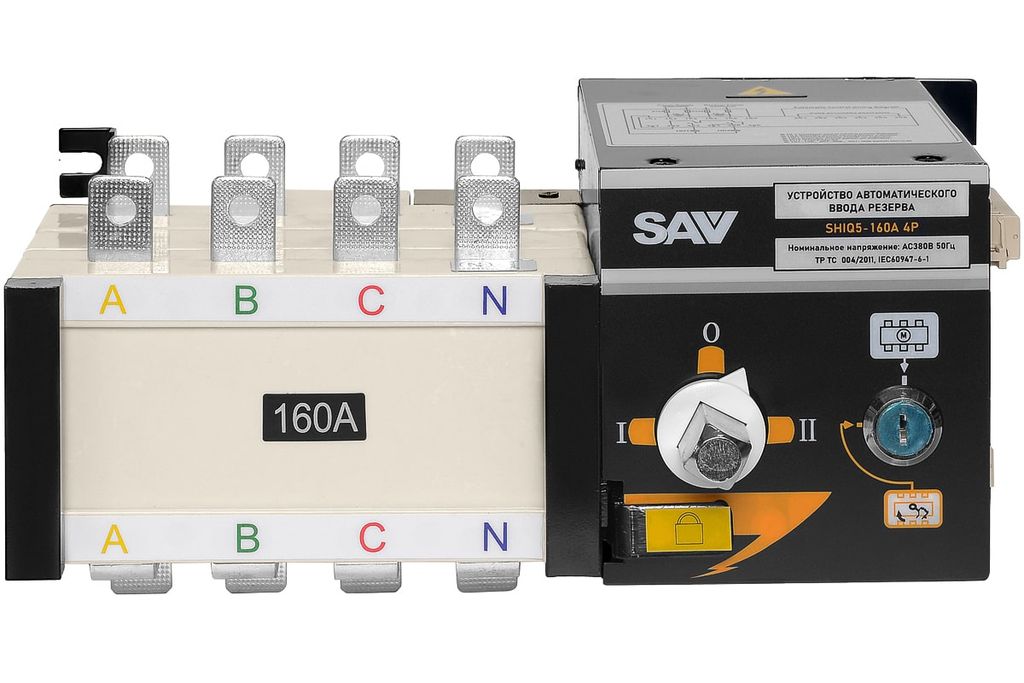

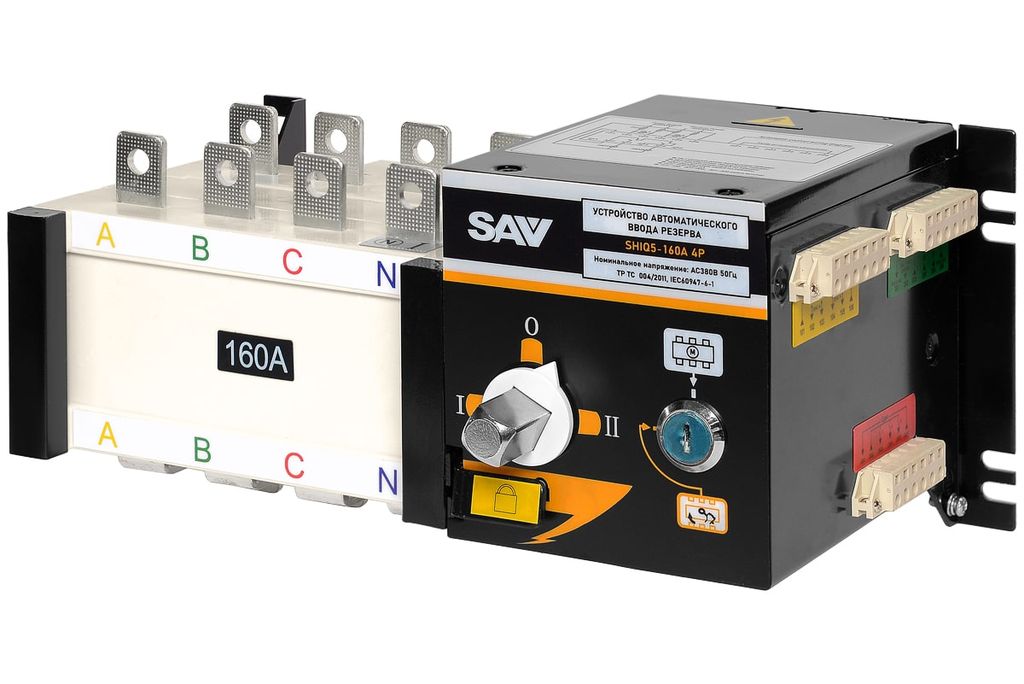

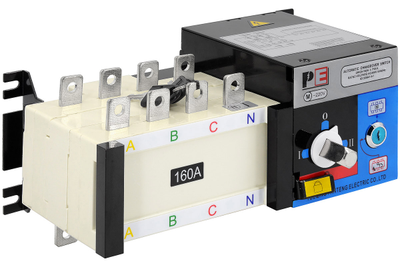

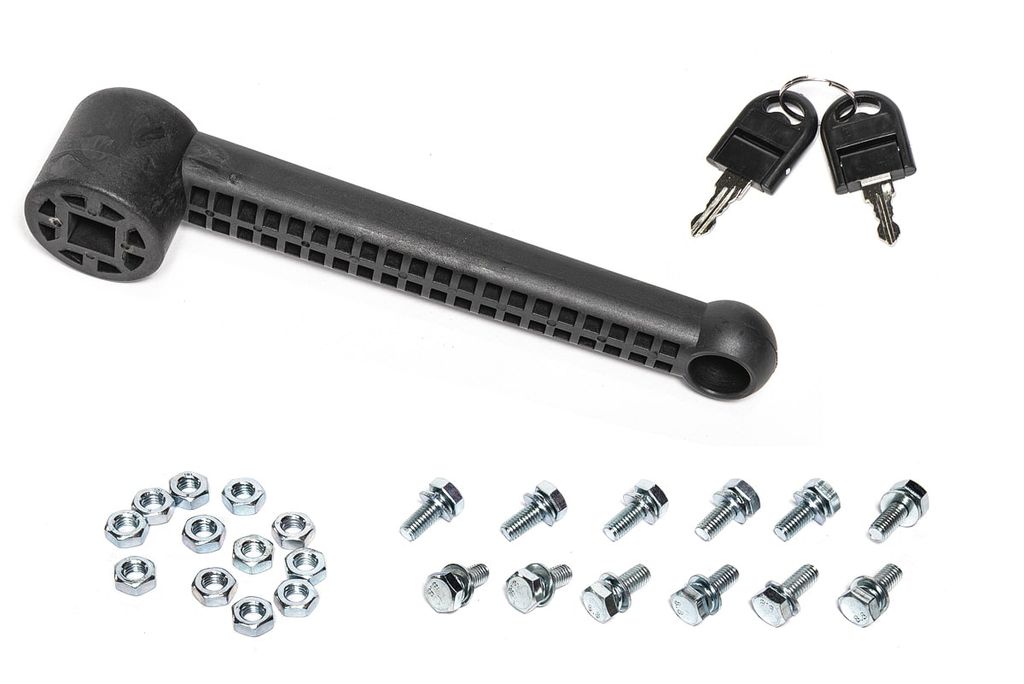

Реверсивный рубильник АВР (устройство автоматического ввода резерва) SHIQ5-160 4P, 019924

Артикул: 0

В наличии

Артикул: 0

В наличии

Реверсивный рубильник АВР (устройство автоматического ввода резерва) SHIQ5-160 4P, 019924

15 380 ₽ / шт

16 189 ₽

Купить в 1 клик

Рубильник реверсивный 160А SHIQ5-160/4P с моторным приводом предназначен для автоматического переключения нагрузки между основным и резервным источниками питания по командам управления, приходящим от внешнего контроллера управления этими источниками (например, контроллера систему управления ДГУ), SHIQ5-160/4P используют для сборки БЛОКА АВР электростанций мощностью 60кВт - 80кВт, так же данный вид рубильника применяют в тех случаях, где необходимо бесперебойное питание - в загородных домах и небольших предприятиях.

Купить Реверсивный рубильник АВР (устройство автоматического ввода резерва) SHIQ5-160 4P, 019924 с доставкой во Владимирской области и России в компании «ВПГ».

Оптовые цены по запросу: тел. +7 (492) 222-26-32, +7 (905) 611-41-11, vpg2018@mail.ru

Описание

ОБЩИЕ ХАРАКТЕРИСТИКИ

Диапазон рабочих температур (°C)	-20...+45
Время переключения I-II или II-I, сек	1,0
Габаритные размеры (Д;Ш;В; мм)	406х135х261
Класс защиты	IP20
Класс защиты обмотки	III
Кол-во полюсов переключателя	4
Кратковременное отклонение номинального тока, кA	20
Масса, кг	5.2
Номинальная коммутационная способность	10Iном.
Номинальная отключающая способность	8Iном.
Номинальное импульсное напряжение Uimp, кВ	8
Номинальное напр., В	400
Номинальное напряжение изоляции Ui, В	750
Номинальное рабочее напряжение управления Vs, В	220
Номинальный предел мощности КЗ, кА	9кА
Номинальный ток (А)	160
Ток термической стойкости Ith, A	160
Вес брутто (кг)	6

ОПИСАНИЕ

TSS SHIQ5 100А - Компактный рубильник с встроенным моторным приводом переключения. Предназначен для работы с внешним контроллером ввода резерва. Самый компактный вариант для своего номинального рабочего тока. Обладает высокой надёжностью благодаря долговечному покрытию контактов и прочному стальному механизму. Обеспечивает:

Безыскровое переключение нагрузки;
Полное отключение нагрузки (в «нулевом положении» рубильника);
Возможность ручного переключения;

Режим работы рубильника переключается установкой ключа рубильника в положение AUTO (автоматический) или MANUAL (ручной).

В режиме AUTO (автоматический):
Работа рубильника управляется встроенной платой управления согласно внешним командам. Плата подаёт команды мотору с редуктором, управляющим замыканием и размыканием контактов. При превышении температуры электромотора более 110 градусов Цельсия (ввиду перегрузки мотора или превышения номинального тока) рубильник будет разомкнут. Если в режиме Auto переключить рубильник ручкой переключения, то через 60 секунд рубильник вернётся к исходному положению.

В режиме MANUAL (ручной):
Переключения возможны только ручкой переключения. Плата и механизм управления отключены

При работах по обслуживанию и ремонту систем:
Переключить рубильник в режим MANUAL и зафиксировать ручку механическим фиксатором, вытянув её. При этом рубильник будет заблокирован от случайного переключения.

ПРЕИМУЩЕСТВА РЕВЕРСИВНОГО РУБИЛЬНИКА TSS SHIQ5 100А

Свойства	Преимущества

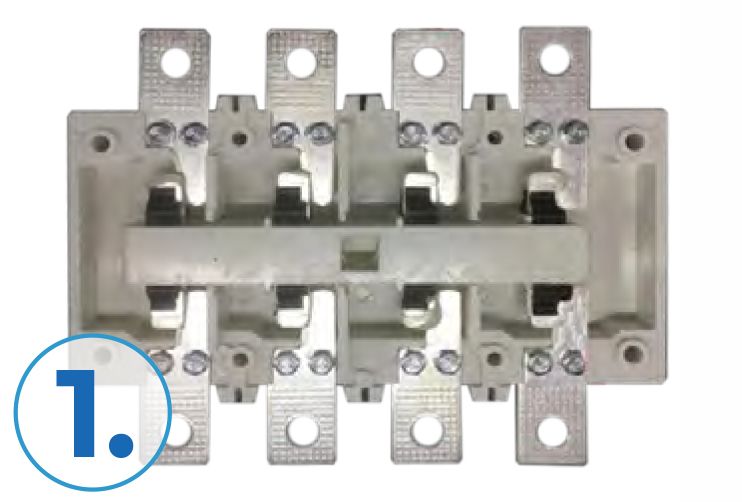

Контакты (1) выполнены из меди с промышленным покрытием для лучшей электропроводимости и предотвращения окисления контактов	Срок службы дольше на 45%. Нет необходимости обслуживания контактов. Ниже нагрев контактов.

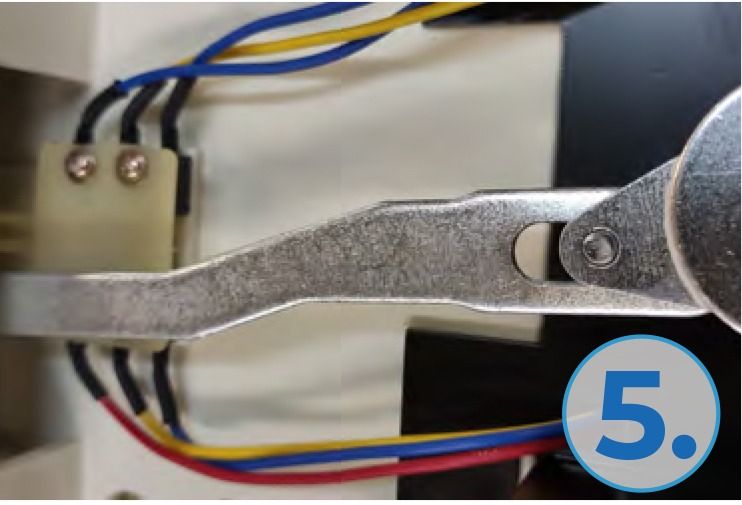

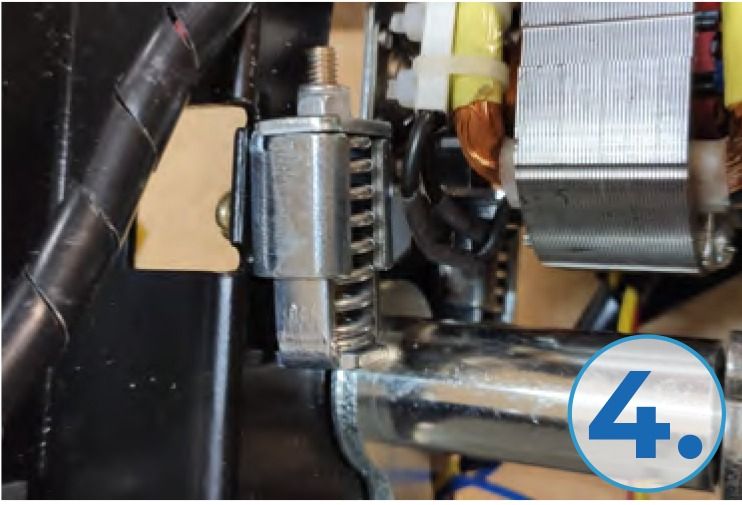

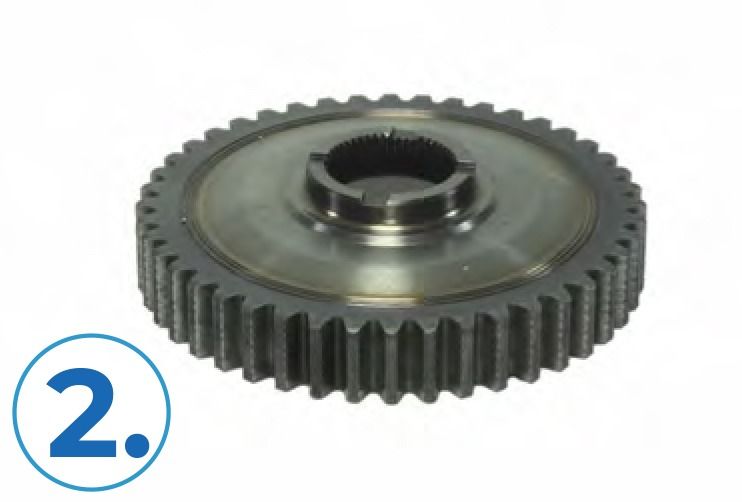

Надёжный привод с редуктором со стальными цилиндрическими прямозубыми шестернями (2), металлическими тягами (4) и ограничителем хода с буферной пружиной (5)	Срок службы дольше на 45% Надёжность срабатывания выше на 50%

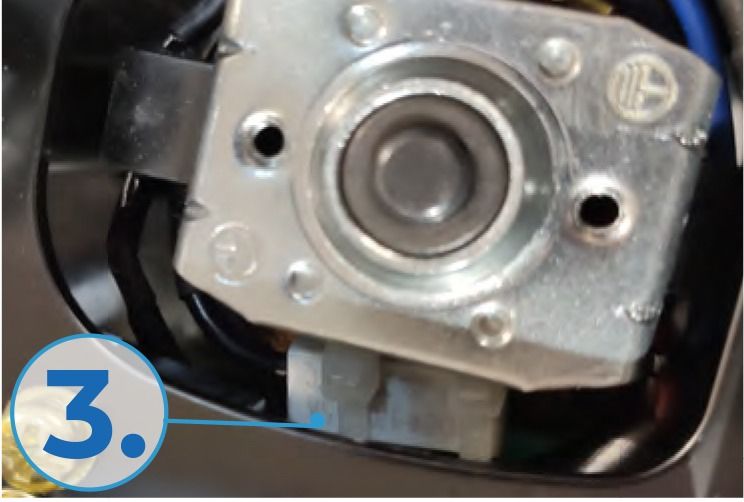

Термозащита двигателя (3) от перегрева с неопреновой изоляцией, мотор устойчив к температурам до 1100С	Вероятность ранних отказов меньше на 30%

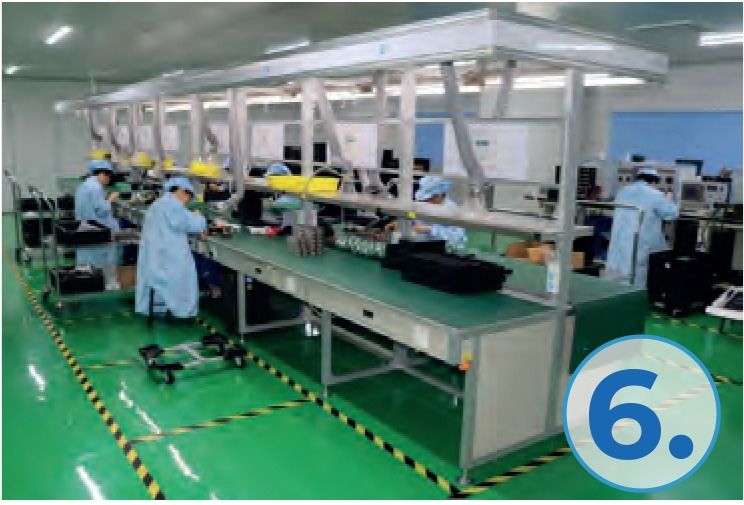

Блок управления производится с высокой точностью на беспылевом производственном участке (6)	Снижение уровня дефектов до уровня менее 1 дефекта на 10,000 образцов

. .

УСЛОВИЯ ПРИМЕНЕНИЯ

Окружающая температура: -20…+45°C. Средняя температура должна быть не более +35°C в течение 24 часов
Относительная влажность: не более 50% при +40°C без конденсации влаги, при более низких температурах допускается более высокая влажность, например, при температуре +20°С
Относительная влажность допускается 90%, однако, следует учитывать выпадение конденсата при изменении температуры
Высота над уровнем моря: не более 2000 м, при большей высоте расчетная сила тока будет меньшей
Место установки A должно быть без сильных вибраций или толчков, без воздействия паров и газов, которые могут повлечь коррозию металлических частей или повреждение изоляции, пылезащищенным, без воздействия взвешенных токопроводящих частиц, взрывчатых или других опасных веществ или сильного электромагнитного поля
Допустимый угол наклона рубильника ±23°
Класс защиты: IP20
Условия хранения: от -30 до 70°C, в сухом помещении без воздействия паров коррозионно-активных веществ
Гарантия 12 месяцев

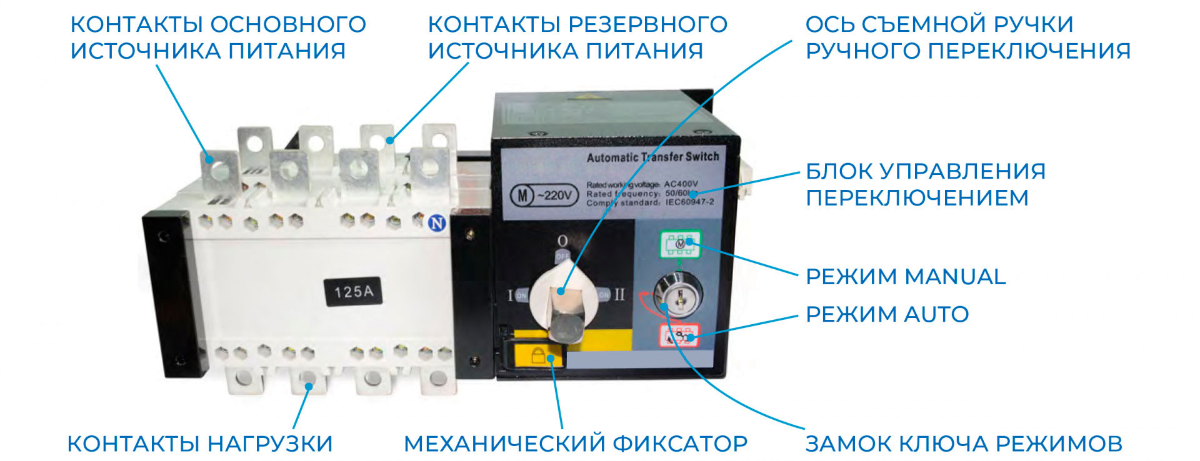

ОРГАНЫ УПРАВЛЕНИЯ

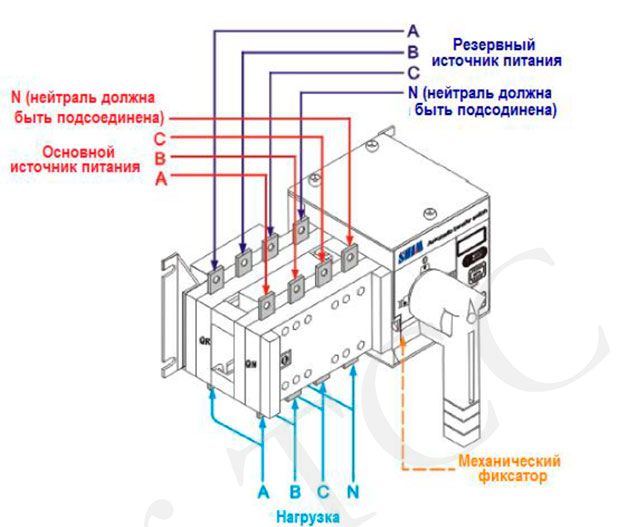

ПОДКЛЮЧЕНИЕ РУБИЛЬНИКА

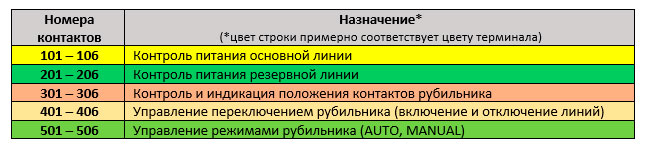

НАЗНАЧЕНИЕ КОНТАКТОВ СИГНАЛЬНЫХ ТЕРМИНАЛОВ РУБИЛЬНИКА

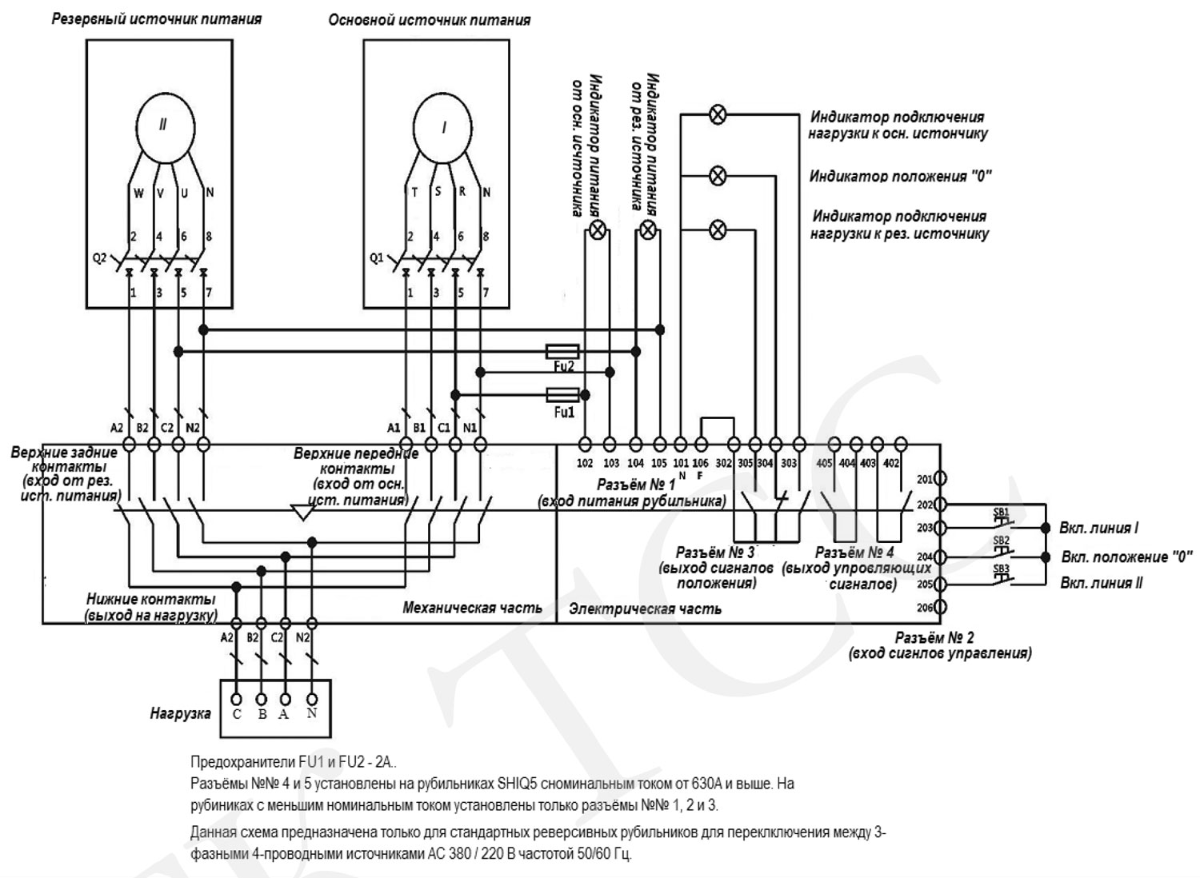

ТИПОВАЯ СХЕМА СОЕДИНЕНИЙ РЕВЕРСИВНОГО РУБИЛЬНИКА

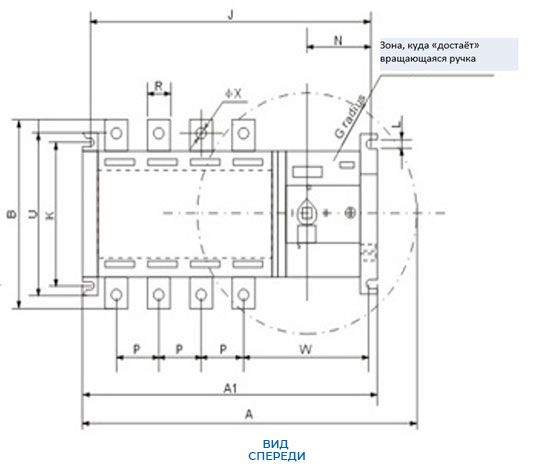

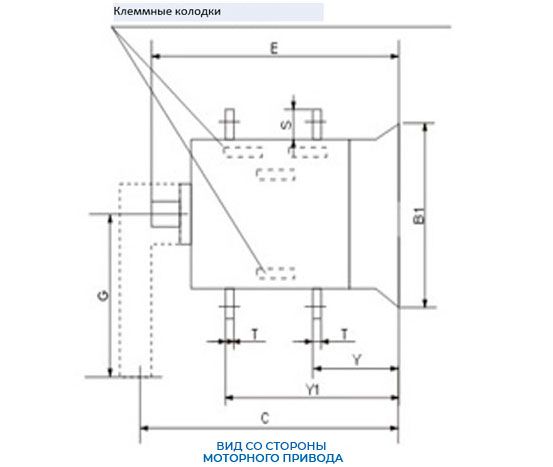

РАЗМЕРЫ РЕВЕРСИВНОГО РУБИЛЬНИКА TSS SHIQ5 100А

РАЗМЕРЫ РЕВЕРСИВНЫХ РУБИЛЬНИКОВ

Модель	Артикул 1С	А	А1	B	B1	C	E	G	J	K	L	N	P	K	S	I	U	W	dX	Y	Y1
SHIQ5-100/4P	019923	406	316	135	134	261	208	166	295	78/108	7	87	36	20	25	3,5	134	155	9	56	141
