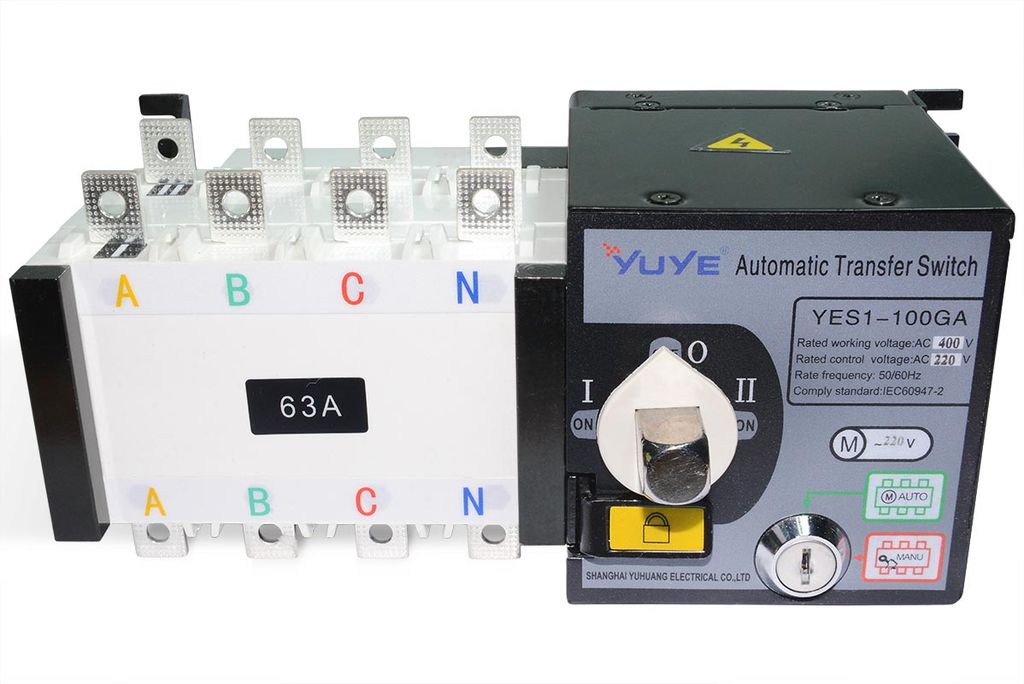

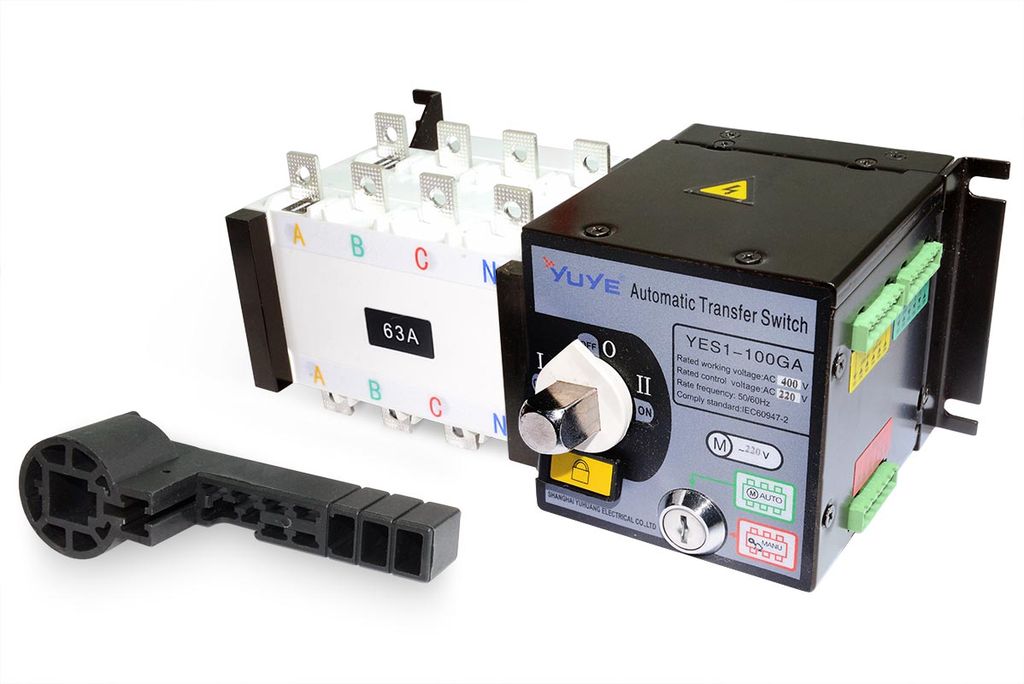

Реверсивный рубильник YES1-100GA/4P In63A
Реверсивный рубильник YES1-100GA/4P In63A
Артикул: 0
В наличии
Артикул: 0
В наличии

Реверсивный рубильник YES1-100GA/4P In63A

12 013,50 ₽ / шт

Купить в 1 клик

Купить в 1 клик
Описание Характеристики
Описание
Устройство предназначено для применения в системах распределения электроэнергии низкого напряжения частотой 50 Гц для осуществления надежного переключения между двумя источниками электроснабжения.
Характеристики
Артикул
 013176
Время переключения I-II или II-I, сек
 0,6
Высота (мм)
 140
Габаритные размеры (Д;Ш;В; мм)
 244х107х140
Детальное описание товара
 <p class="one_chars_item_title_element" style="text-align: left;"> <span style="font-size: 24px; color: #206cb5;"> Назначение реверсивного рубильника</span> </p> <p> Реверсивный рубильник предназначен для автоматического переключения нагрузки между основным и резервным источниками питания по командам управления, приходящим от внешнего контроллера управления этими источниками (например, контроллера системы управления ДГУ) или от кнопок ручного управления переключением. Реверсивный рубильник (ATS) - это основной исполнительный блок, который в комплексе с внешним контроллером и другими комплектующими образует АВР (Автомат Ввода Резерва). <br> </p> <p class="one_chars_item_title_element" style="text-align: left;"> <span style="font-size: 24px; color: #206cb5;"> Основные преимущества реверсивного рубильника «Стандарт»:</span> </p> <p> </p> <p> </p> Реверсивный рубильник имеет встроенный контроллер управления, выдерживает высокий ток, обеспечивает быстрое безыскровое переключение нагрузки, полное отключение нагрузки («нулевое положение»), высокую надежность и удобен в обслуживании. Реверсивный рубильник «стандарт» имеет двухрядное расположение контактов, такая конструкция обеспечивает ему компактность, высокий ресурс и малое искрообразование.<br> <p> </p> <img width="85%" src="/upload/medialibrary/d2b/d2b3fc63fec58af4e3f49ade8a48c942.jpg" align="middle"><br> <br> <br> <br> <p class="one_chars_item_title_element" style="text-align: left;"> <span style="font-size: 24px; color: #206cb5;"> Внешний вид реверсивного рубильника</span> </p> <p> </p> <table width="80%" style="text-align: center;" cellpadding="3" cellspacing="3"> <tbody> <tr> <td> <a title="Cummins (США)" rel="gallery1" href="/upload/medialibrary/1a0/1a004d17fa57446903fc6781bc85e3a0.jpg" class="fancybox"><img width="350" alt="Cummins (США)" src="/upload/medialibrary/1a0/1a004d17fa57446903fc6781bc85e3a0.jpg" height="238" title="Cummins (США)"></a> </td> <td> <a title="Doosan (ЮжнаяКорея)" rel="gallery1" href="/upload/medialibrary/9a8/9a8228d5cdb64edbe87e41cae69f6391.jpg" class="fancybox"><img width="350" alt="Doosan (ЮжнаяКорея)" src="/upload/medialibrary/9a8/9a8228d5cdb64edbe87e41cae69f6391.jpg" height="238" title="Doosan (ЮжнаяКорея)"></a> </td> <td> <a title="Deutz (Германия)" rel="gallery1" href="/upload/medialibrary/a9e/a9e996d941e117c76f528bcacb67381f.jpg" class="fancybox"><img width="350" alt="Deutz (Германия)" src="/upload/medialibrary/a9e/a9e996d941e117c76f528bcacb67381f.jpg" height="238" title="Deutz (Германия)"></a> </td> </tr> </tbody> </table> <br> <br> <table width="80%" style="text-align: center;" cellpadding="3" cellspacing="3"> <tbody> <tr> <td> <a title="Cummins (США)" rel="gallery1" href="/upload/medialibrary/dfb/dfb730fd7db27e0fa42225163329cbe6.jpg" class="fancybox"><img width="350" alt="Cummins (США)" src="/upload/medialibrary/dfb/dfb730fd7db27e0fa42225163329cbe6.jpg" height="238" title="Cummins (США)"></a> </td> <td> <a title="Doosan (ЮжнаяКорея)" rel="gallery1" href="/upload/medialibrary/92e/92eb4a2f18a0a47e2edb2e218a5d8f50.jpg" class="fancybox"><img width="350" alt="Doosan (ЮжнаяКорея)" src="/upload/medialibrary/92e/92eb4a2f18a0a47e2edb2e218a5d8f50.jpg" height="238" title="Doosan (ЮжнаяКорея)"></a> </td> <td> <a title="Deutz (Германия)" rel="gallery1" href="/upload/medialibrary/995/995469a27e3a9d888aaf269e35ec1def.jpg" class="fancybox"><img width="350" alt="Deutz (Германия)" src="/upload/medialibrary/995/995469a27e3a9d888aaf269e35ec1def.jpg" height="238" title="Deutz (Германия)"></a> </td> </tr> </tbody> </table> <br> <ol> <li>Контакты выполнены из меди с промышленным серебряным покрытием, что обеспечивает хорошую электропроводимость.&nbsp;</li> <li>Привод с металлическими шестернями.&nbsp;</li> <li>Данный тип рубильников имеет термозащиту двигателя, защищает двигатель от перегрева.&nbsp;</li> <li>Ограничитель хода с буферной пружиной.</li> <li>Надежный металлический привод контактной группы.</li> <li>Блок управления производится с высокой точностью на беспылевом производственном участке, что обеспечивает его высочайшее качество. </li> </ol> <br> <p class="one_chars_item_title_element" style="text-align: left;"> <span style="font-size: 24px; color: #206cb5;"> Условия применения реверсивного рубильника</span> </p> <p> </p> <ul> <li>Окружающая температура: -20…+45°C. Средняя температура должна быть не более +35°C в течение 24 часов.</li> <li>Относительная влажность: не более 50% при +40°C без конденсации влаги, при более низких температурах допускается более высокая влажность, например, при температуре +20°С</li> <li> относительная влажность допускается 90%, однако, следует учитывать выпадение конденсата при изменении температуры.</li> <li>Высота над уровнем моря: не более 2000 м, при большей высоте расчетная сила тока будет меньшей.</li> <li>Место установки A должно быть без сильных вибраций или толчков, без воздействия паров и газов, которые могут повлечь коррозию металлических частей или повреждение изоляции, пылезащищенным, без воздействия взвешенных токопроводящих частиц, взрывчатых или других опасных веществ или сильного электромагнитного поля.</li> <li>Допустимый угол наклона рубильника ±23°.</li> <li>Класс защиты: IP20.</li> <li>Условия хранения: от -30 до 70°C, в сухом помещении без воздействия паров коррозионно-активных веществ.</li> <li>Гарантия 12 месяцев.</li> </ul> <br>
Длина (мм)
 244
Картинки
 https://tss.ru/upload/iblock/22f/22fbf366a0c8bc5c24284ebef8311106.jpeg
Масса, кг
 3.4
Номинальное импульсное напряжение Uimp, кВ
 6
Номинальное напр., В
 400
Номинальное напряжение изоляции Ui, В
 500
Номинальный ток (А)
 63
Ток термической стойкости Ith, A
 63
Ширина (мм)
 107
Единица измерения
 шт
