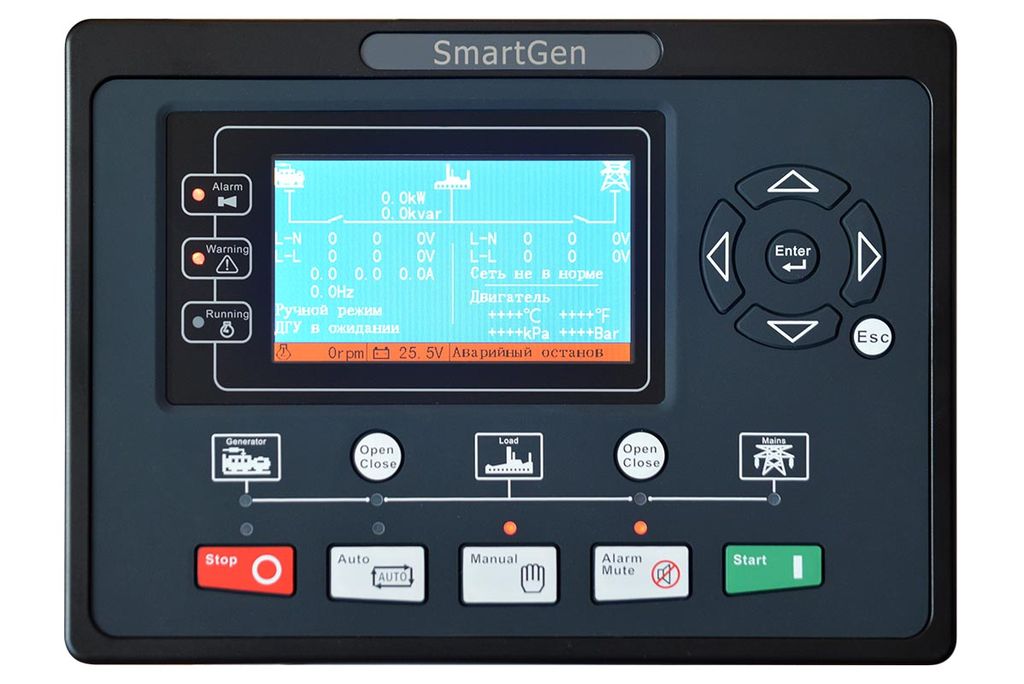

Контроллер SMARTGEN HGM-9320 CAN
40 147,50 ₽
Описание
Контроллер SMARTGEN HGM-9320 CAN
Характеристики
Артикул
|
490036 |
Выбор режима измерения
|
есть |
Габаритные размеры (Д;Ш;В; мм)
|
237х172х45 |
Гарантия, срок (мес)
|
12 |
Детальное описание товара
|
Контроллер <i>HGM9320CAN</i> используется для организации управления и контроля рабочих параметров ДГУ, включая такие функции как запуск/останов ДГУ в автоматическом режиме, измерение рабочих параметров ДГУ, функций защиты оборудования, а также для осуществления функций дистанционного управления, дистанционного мониторинга и удаленного взаимодействия. Контроллер оснащен большим жидкокристаллическим дисплеем (ЖКД) и многоязычным интерфейсом взаимодействия (китайский, английский или другие языки). <br> <br> Контроллер <b><i>HGM9320CAN</i></b> построен на базе 32-битного микроконтроллера и способен выполнять точное измерение значений рабочих параметров ДГУ, регулировку значений параметров, временных уставок, поровых значений параметров и др. <br> <br> Основные параметры могут быть настроены с лицевой панели контроллера, а доступ ко всем настройкам параметров осуществляется с помощью ПК (посредством USB порта). Настройка и мониторинг значений параметров может также осуществляться по порту RS485. Контроллер может использоваться для решения широкого круга задач управления ДГУ, обладает компактным дизайном, улучшенной схемотехникой, простым подключением и высокой надежностью. <br> <p style="text-align: center;"> <img width="860" src="/upload/medialibrary/6bc/6bcd150e090a63961ca2030cab2de6a4.png" height="471" border="0"> </p> <p class="one_chars_item_title_element"> ОСНОВНЫЕ ХАРАКТЕРИСТИКИ </p> <br> <ul> <li>Промышленный 32-битный SCM микроконтроллер, построенный на базе ARM-архитектуры, с высокой степенью интеграции элементов и высокой степенью надежности; • TFT жидкокристаллический дисплей разрешением 480x272 с подсветкой, устойчивый к воздействию погодных факторов и появлению царапин;</li> <li>Многоязычный интерфейс взаимодействия (включая русский);</li> <li>Лицевая панель и кнопки управления контроллера выполнены из силиконовой резины для возможности применения в условиях высоких температур окружающей среды;</li> <li>Порт RS485, позволяющий осуществлять дистанционное управление, дистанционный мониторинг, удаленное взаимодействие по протоколу ModBus (необходим порт RS485);</li> <li>Функция передачи SMS (Short Message Service) сообщений. В случае возникновения аварийной ситуации в ДГУ, контроллер может автоматически отправить короткие сообщения посредством SMS сообщений максимум на 5 телефонных номеров. Помимо этого, посредством передачи SMS сообщений может осуществляться контроль за техническим состоянием ДГУ (необходим порт GSM);</li> <li>Подходит для применения в 3-фазных 4-проводных, 3-фазных 3-проводных, 1-фазных 2-проводных и 2-фазных 3-проводных системах напряжением 120/240 В и частотой 50/60 Гц;</li> <li>Выполнение измерений и отображение значений линейных напряжений, силы тока, мощности и частоты тока как для ДГУ, так и для сети электроснабжения;</li> <li>Применительно к сети электроснабжения, контроллер выполняет функции контроля за повышенным и пониженным напряжением, повышенной и пониженной частотой тока, обрывом фазы и нарушением последовательности чередования фаз;</li> <li>Применительно к ДГУ, контроллер выполняет функции контроля за повышенным и пониженным напряжением на выходе генератора, повышенной и пониженной частотой тока, обрывом фазы, нарушением последовательности чередования фаз, обратной мощностью, перегрузкой по току;</li> <li>3 фиксированных аналоговых датчика (температуры, давления масла и уровня топлива);</li> <li>2 программируемых датчика, которые могут быть настроены как датчик температуры, датчик давления масла или датчик уровня топлива;</li> <li>Выполнение измерений и отображение рабочих параметров двигателя;</li> <li>Функции защиты: запуск/останов ДГУ в автоматическом режиме, управление АВР (Автомат Ввода Резерва), функции индикации состояния аварии и функции защиты оборудования ДГУ;</li> <li>Все выходные порты устройства являются релейными;</li> <li>Настройка параметров: значения параметров могут быть изменены и сохранены во внутренней FLASH памяти, что исключает их потерю в случае пропадания напряжения в цепи питания контроллера; большинство из параметров могут быть изменены с лицевой панели контроллера, а все параметры могут быть изменены с помощью ПК посредством портов USB или RS485;</li> <li>Возможность выбора кривых срабатывания для датчиков температуры, давления масла, уровня топлива как из числа предложенных системой, так и определенных пользователем;</li> <li>Широкий диапазон напряжений питания в диапазоне 8~35 В (постоянного тока), соответствующий самым разнообразным значением напряжениям аккумуляторных батарей;</li> <li>Журнал событий, часы реального времени, запуск/останов ДГУ по расписанию (возможна настройка запуска ДГУ в течение дня/недели/месяца как под нагрузкой, так и без нее); </li> <li>Возможность описания спец. алгоритмов, выполняющих необходимую пользователю функцию;</li> <li>Функция напоминания о необходимости проведения тех. обслуживания. Имеется возможность определения вида действия (выдача предупреждения на экран или останов ДГУ) в момент наступления времени проведения тех. обслуживания ДГУ;</li> <li>Степень защиты IP55 вследствие наличия в конструкции контроллера резинового уплотнения между корпусом контроллера и корпусом пульта управления ДГУ;</li> <li>Использование цифрового принципа регулировки параметров вместо ставшего привычным аналогового (с использованием потенциометров), что делает процесс регулировки параметров более надежным и устойчивым;</li> <li>Металлические клипсы крепления контроллера для возможности использования контроллера в условиях высокой температуры окружающей среды;</li> <li>Модульная конструкция, корпус из самозатухающего ABS пластика, разъединяемые соединительные клеммы, компактный дизайн, простой монтаж;</li> <li>Счетчик моточасов и счетчик выработанный электроэнергии;</li> <li>Может использоваться на насосных агрегатах и как устройство индикации.</li> </ul> <br> |
Диап. вх. напр. пер. тока для 1-фаз 2-пров(В)
|
15 .. 360 |
Диап. вх. напр. пер. тока для 3-фаз 4-провод (В)
|
15 .. 360 |
Журнал событий
|
есть |
Звуковой сигнал общей аварии
|
есть |
Индикация активной мощности по 3ф. (кВт)
|
есть |
Индикация давления масла
|
есть |
Индикация коэффициент мощности (cosφ)
|
есть |
Индикация мощности (кВт)
|
есть |
Индикация напряжения аккумулятора (В)
|
есть |
Индикация последовательности чередования фаз
|
есть |
Индикация силы тока
|
есть |
Индикация суммарной активной мощности (кВт)
|
есть |
Индикация суммарной реактивной мощности (кВАр)
|
есть |
Индикация температуры охлаждающей жидкости
|
есть |
Индикация уровня топлива в баке
|
есть |
Индикация числа оборотов двигателя
|
есть |
Интерфейс CAN (J.1939)
|
есть |
Интерфейс Ethernet
|
нет |
Интерфейс RS-232
|
нет |
Интерфейс RS-485 (ModBUS RTU)
|
есть |
Интерфейс USB
|
есть |
Класс защиты
|
IP55 |
Количество подключаемых датчиков
|
13 |
Комплектация
|
упаковка, крепёж, паспорт, контроллер |
Контроль напряжения АКБ
|
есть |
Контроль напряжения зарядного генератора
|
есть |
Масса, кг
|
0.8 |
Напряжение (В)
|
8 - 35 |
Описание товара
|
Контроллер HGM9320CAN используется для организации управления и контроля рабочих параметров ДГУ, включая такие функции как запуск/останов ДГУ в автоматическом режиме, измерение рабочих параметров ДГУ, функций защиты оборудования, а также для осуществления функций дистанционного управления, дистанционного мониторинга и удаленного взаимодействия. Контроллер оснащен большим жидкокристаллическим дисплеем (ЖКД) и многоязычным интерфейсом взаимодействия (китайский, английский или другие языки). Контроллер HGM9320CAN построен на базе 32-битного микроконтроллера и способен выполнять точное измерение значений рабочих параметров ДГУ, регулировку значений параметров, временных уставок, поровых значений параметров и др. Основные параметры могут быть настроены с лицевой панели контроллера, а доступ ко всем настройкам параметров осуществляется с помощью ПК (посредством USB порта). Настройка и мониторинг значений параметров может также осуществляться по порту RS485. Контроллер может использоваться для решения широкого круга задач управления ДГУ, обладает компактным дизайном, улучшенной схемотехникой, простым подключением и высокой надежностью. <img src="/upload/medialibrary/6bc/6bcd150e090a63961ca2030cab2de6a4.png" width="860" height="471" border="0" /> <p class="one_chars_item_title_element">ОСНОВНЫЕ ХАРАКТЕРИСТИКИ</p> • Промышленный 32-битный SCM микроконтроллер, построенный на базе ARM-архитектуры, с высокой степенью интеграции элементов и высокой степенью надежности; • TFT жидкокристаллический дисплей разрешением 480x272 с подсветкой, устойчивый к воздействию погодных факторов и появлению царапин; • Многоязычный интерфейс взаимодействия (включая русский); • Лицевая панель и кнопки управления контроллера выполнены из силиконовой резины для возможности применения в условиях высоких температур окружающей среды; • Порт RS485, позволяющий осуществлять дистанционное управление, дистанционный мониторинг, удаленное взаимодействие по протоколу ModBus (необходим порт RS485); • Функция передачи SMS (Short Message Service) сообщений. В случае возникновения аварийной ситуации в ДГУ, контроллер может автоматически отправить короткие сообщения посредством SMS сообщений максимум на 5 телефонных номеров. Помимо этого, посредством передачи SMS сообщений может осуществляться контроль за техническим состоянием ДГУ (необходим порт GSM); • Порт CANBUS с поддержкой протокола J1939. Имеется возможность контроля не только за часто используемыми параметрами (такие как температура ОЖ, давление масла, частота вращения, потребление топлива и т. д.) ЭБУ двигателя, но и осуществлять управление запуском/остановом ДГУ, контроль за повышенной и пониженной частотой вращения посредством порта CANBUS (необходим порт CAN BUS); • Подходит для применения в 3-фазных 4-проводных, 3-фазных 3-проводных, 1-фазных 2-проводных и 2-фазных 3-проводных системах напряжением 120/240 В и частотой 50/60 Гц; • Выполнение измерений и отображение значений линейных напряжений, силы тока, мощности и частоты тока как для ДГУ, так и для сети электроснабжения; • Применительно к сети электроснабжения, контроллер выполняет функции контроля за повышенным и пониженным напряжением, повышенной и пониженной частотой тока, обрывом фазы и нарушением последовательности чередования фаз; • Применительно к ДГУ, контроллер выполняет функции контроля за повышенным и пониженным напряжением на выходе генератора, повышенной и пониженной частотой тока, обрывом фазы, нарушением последовательности чередования фаз, обратной мощностью, перегрузкой по току; • 3 фиксированных аналоговых датчика (температуры, давления масла и уровня топлива); • 2 программируемых датчика, которые могут быть настроены как датчик температуры, датчик давления масла или датчик уровня топлива; • Выполнение измерений и отображение рабочих параметров двигателя; • Функции защиты: запуск/останов ДГУ в автоматическом режиме, управление АВР (Автомат Ввода Резерва), функции индикации состояния аварии и функции защиты оборудования ДГУ; • Все выходные порты устройства являются релейными; • Настройка параметров: значения параметров могут быть изменены и сохранены во внутренней FLASH памяти, что исключает их потерю в случае пропадания напряжения в цепи питания контроллера; большинство из параметров могут быть изменены с лицевой панели контроллера, а все параметры могут быть изменены с помощью ПК посредством портов USB или RS485; • Возможность выбора кривых срабатывания для датчиков температуры, давления масла, уровня топлива как из числа предложенных системой, так и определенных пользователем; • Широкий диапазон напряжений питания в диапазоне 8~35 В (постоянного тока), соответствующий самым разнообразным значением напряжениям аккумуляторных батарей; • Журнал событий, часы реального времени, запуск/останов ДГУ по расписанию (возможна настройка запуска ДГУ в течение дня/недели/месяца как под нагрузкой, так и без нее); • Возможность описания спец. алгоритмов, выполняющих необходимую пользователю функцию; • Функция напоминания о необходимости проведения тех. обслуживания. Имеется возможность определения вида действия (выдача предупреждения на экран или останов ДГУ) в момент наступления времени проведения тех. обслуживания ДГУ; • Степень защиты IP55 вследствие наличия в конструкции контроллера резинового уплотнения между корпусом контроллера и корпусом пульта управления ДГУ; • Использование цифрового принципа регулировки параметров вместо ставшего привычным аналогового (с использованием потенциометров), что делает процесс регулировки параметров более надежным и устойчивым; • Металлические клипсы крепления контроллера для возможности использования контроллера в условиях высокой температуры окружающей среды; • Модульная конструкция, корпус из самозатухающего ABS пластика, разъединяемые соединительные клеммы, компактный дизайн, простой монтаж; • Счетчик моточасов и счетчик выработанный электроэнергии; • Может использоваться на насосных агрегатах и как устройство индикации. |
Останов по низкому напряжению
|
есть |
Отключение по низкому уровню масла
|
нет |
Потребляемая мощность, Вт
|
4 |
Сигнал тревоги - неудачный запуск ДГУ
|
есть |
Сигнал тревоги - общее предупреждение
|
есть |
Сигнал тревоги - показатель низкого уровня топлива
|
есть |
Сигнал тревоги/останов ДГУ - Общая неисправность
|
есть |
Сигнал/останов ДГУ от датчика давл масла
|
есть |
Сигнал/останов ДГУ от датчика оборотов двиг
|
есть |
Сигнал/останов ДГУ от датчика темп ОЖ
|
есть |
Счётчик выработанной электроэнергии (кВт/ч)
|
есть |
Счетчик часов наработки
|
есть |
Функция задержки запуска
|
есть |
Функция задержки останова (для охлаж. двигателя)
|
есть |
Частотомер
|
есть |
Язык интерфейса контроллера
|
русский |
